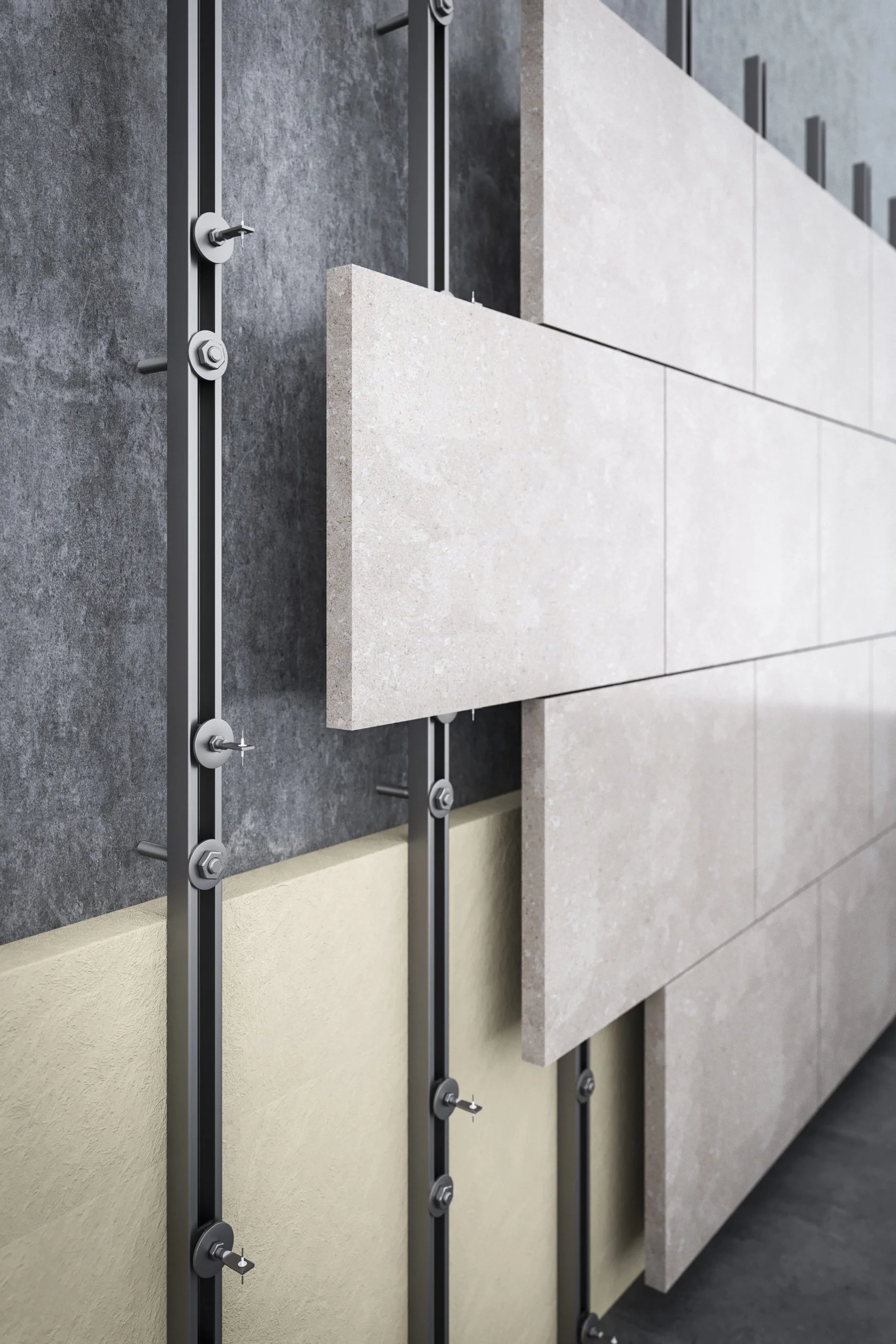

Навесная фасадная система Billiton FS

Современное технологичное решение для устройства навесного вентилируемого фасада из природного камня, архитектурного бетона, стеклофибробетона.

Описание фасадной системы Billiton FS

Фасадная система Billiton FS разработана по немецким технологиям, произведена в Республике Беларусь в строгом соответствии стандартам качества, установленным на территории РБ и РФ.
Навесная фасадная система предназначена для скрытого крепления элементов фасада и фасадного декора с воздушным зазором при проведении наружных и внутренних работ, при строительстве и реконструкции торговых, производственных, общественных и жилых зданий и сооружений.

Отличительные особенности НФС Billiton FS

Нагрузки
Наша система воспринимает большие нагрузки
массивных фасадных элементов из природного камня с существующим запасом прочности, минимальным количеством и номенклатурой комплектующих.
Толщина стали
2 мм — направляющий профиль;
3-4 мм — комплектующие элементы крепления;
4 мм — кронштейны, дополнительные хомуты и соединительные уголки.
Материал изготовления
Нержавеющая сталь AISI 304, 430.
Влажность
Отсутствие мокрых процессов
Холод
Производство работы в зимний период.
Крепление
100% болтовое соединение — никакой сварки.
Регулировка по плоскости
Возможность нивелировать неровности по бетону, отклонения от вертикали и корректировать геометрию плит из природного камня за счет дополнительной регулировки.
Монтаж
Быстрый монтаж без предварительной подготовки основания и возможность крепления элементов фасада с большим относом от стены.
Пожаростойкость
Класс — К0.
Стойкость
Сейсмическая стойкость — 9 баллов.
Оптимизация
Мы можем комбинировать нержавеющую и оцинкованную сталь.
Срок службы
60 лет.

Последовательность работ

1. Установка утеплителя
В качестве теплоизоляции в системе навесных вентилируемых фасадов используются жесткие гидрофобизированные плиты утепления.

Плиты крепятся к несущему основанию здания при помощи пластиковых анкеров с сердечником из нержавеющей стали для чего в стене сверлятся отверстия, куда и вставляются анкера, шляпки которых надежно прижимают плиты к фасаду.
2. Установка несущих шпилек при помощи химического анкера
Через утеплитель, не разрушая его, в несущей конструкции высверливаются отверстия глубиной 80...100 мм и диаметром на 2-3 мм большим, чем толщина нарезной шпильки.

Она может изготавливаться разного диаметра от 8 до 12 мм, в зависимости от передаваемой нагрузки облицовки фасада природным камнем.

Шаг отверстий по вертикали для несущих прутков от 600 до 1500 мм, шаг также зависит от нагрузки на систему.

После высверливания и очистки, отверстия заполняются химическим анкером Billiton service, затем вставляется нарезная шпилька, после чего дается время 10-45 минут, в зависимости от температуры, для схватывания химического состава и набора своей проектной прочности.
3. Установка направляющих и кронштейнов
Напавляющие крепятся на шпильки при помощи фиксирующих шайб и гаек. Направляющие перед установкой изготавливаются в заводских условиях согласно проекту, отрезаются в размер и штампуются отверстия для крепления.

Кронштейны — наиболее нагруженные элементы фасадной системы. Их крепят к стене при помощи шпилек на химическом анкере. Крепление осуществляется при помощи шайб и гаек из нержавеющей стали. Длина анкерных прутков выбирается в зависимости от материала несущей стены. Для устранения мостика холода под кронштейн необходимо устанавливать комплект прокладок.
4. Установка плит из природного или искусственного камня
Плиты из камня поставляются на объект по размерам согласно проекту. Непосредственно перед установкой плит они должны быть отсортированы, чтобы на них не было трещин и сколов.

Установка плит из природного или искусственного камня делается при помощи специального болтового соединения в виде лопатки.

Болт фиксируется в полости направляющей при помощи винтовой пластины и зажимной гайки с шайбой, затем в отверстие лопатки болта вставляется стержень, который фиксируется двумя нейлоновыми трубками.

Стержень является фиксатором, который вставляется в прорезь облицовочной плиты и держит ее в проектном положении.

Плиты устанавливаются с зазором швов 5 мм, в некоторых случаях плиты можно установить без зазора, если это предусмотрено проектом.

Химический анкер Billiton service

Применение

Для применения баллона необходим пистолет-распределитель и насадка со смешивателем.

Прежде чем начать монтаж с помощью нового баллона нужно выдавить мастику до тех пор, пока она не станет однородного серого цвета.

Очистить отверстие от пыли посредством ершика и специального насоса или компрессора.

Ввести равномерно мастику, начиная с глубины отверстия. В процессе медленно вытаскивать насадку из отверстия, по окончании остановить выделение мастики, блокируя пистолет с помощью специального рычага.

Для сплошного кирпича и бетона наполняемость мастики 2/3.

Для пустотелых материалов с применением дюбеля с носком наполнять до выхода мастики из отверстий.

Для пустотелых материалов с применением сетчатого дюбеля наполнять до выхода мастики из сетчатого дюбеля.

Ввести пруток вращательным движением, равномерно распределяющим мастику в отверстии.

В конце работы частично использованную кассету можно подготовить для повторного использования: открутить носик, очистить от мастики и закрутить крышку.
1
2
3
4
5
6
7
8
9

Основные характеристики химического анкера

Мастика для применения на всех видах материалов
Не имеет ярковыраженного запаха
Менее чувствительна для плохо очищенных отверстий
Высокая термоустойчивость — до 110°С на короткий период
Улучшенное сопротивление на химическое воздействие
Не содержит стирол
Не воспламеняется
Быстрое и легкое приготовление баллона к использованию

Сертификаты качества

Техническое свидетельство НФС Billiton FS (РФ)
Техническое свидетельство НФС Billiton FS (РБ)
Альбом технических решений для НФС Billiton FS
Лист описания НФС Billiton FS
